수직걸림형 전단보강재
공법개요

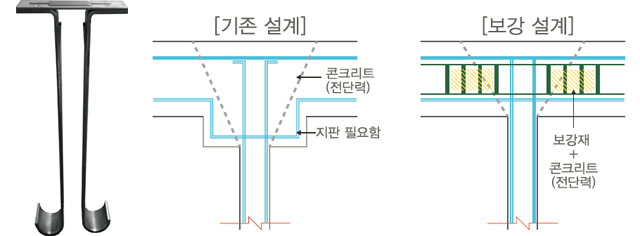

슬래브의 상.하부 철근배근을 완료한 후, 수직걸림형 전단보강재를 설치간격에 따라 슬래브 상부철근 위에서 하부철근 방향으로 수직으로 끼워넣어 설치하며, 콘크리트와 전단보강재가 동시에 슬래브에 발생하는 전단응력에 저항하도록 하는 전단보강공법.구조안전성 성능평가
활용범위
▪ 무량판 철근콘크리트구조의 전단보강
▪ 철근콘크리트 온통기초의 전단보강

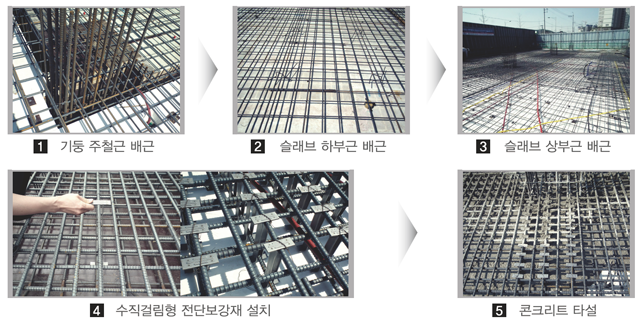

▪ 지하연속벽체 전단보강시공순서
적용사례
No.01 경주테디움 신축공사 (지하1층/지상4층) No.02 진주 주약동 근린생활시설 신축공사 (지하1층/지상6층) No.03 부산 코모도 에스테이트 신축공사 (지하2층/지상14층) No.04 울산 신정동 신우아파트 신축공사 (지하2층/지상15층) No.05 부산 수영동 주상복합 신축공사 (지하1층/지상19층) No.06 진 한일빌딩 신축공사 (지하3층/지상10층) No.07 부산 안락동빌딩 신축공사 (지하4층) No.08 신정동 팔등로 주거복합 신축공사 (지하2층/지상15층) No.09 신정동 주상복합 신축공사 (지하2층/지상9층) No.10 신정동 빌딩 및 오피스텔 신축공사 (지하2층/지상15층) No.11 성건동 근린생활시설 신축공사 (지하2층/지상6층) No.12 해운대 옥스퍼드 빌딩 신축공사 (지하2층/지상13층) No.13 정관도서관 신축공사 (지하1층/지상4층) No.14 부곡동 아파트 신축공사 (지하1층/지상17층) No.15 암남동 엘마르 주상복합 신축공사 (지하3층/지상24층) No.16 사직역 삼정그린코아 더 베스트 신축공사 (지하4층/지상33층) No.17 연산동 588-5번지 신축공사 (지하1층/ 지상15층) No.18 경주 성건동 신축공사 (지하1층/지상6층) No.19 초읍동 공동주택 신축공사 (지하2층/지상29층)
지중수평변위 무선원격 계측관리 시스템
공법개요

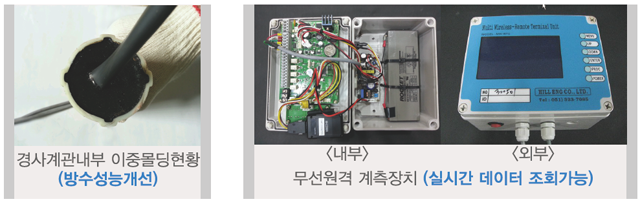

지중수평변위 측적용 센서를 경사계관에 삽입하여 이중몰딩으로 방수처리하고, 단위모듈로 제작한 다측점센서를 데이터로거 및 통신 기능이 포함된 무선원격 계측장치에 직렬 및 단선으로 연결하여 흙막이 벽체의 변위상태를 실시간으로 측정하는 무선원격 계측관리 시스템.

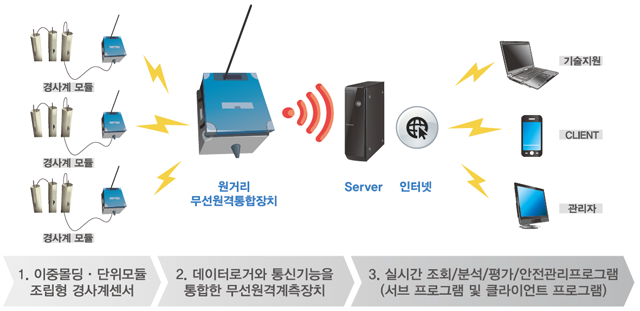

개념도

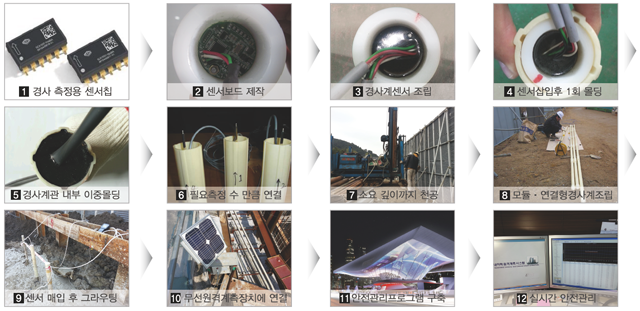

시공순서
적용사례

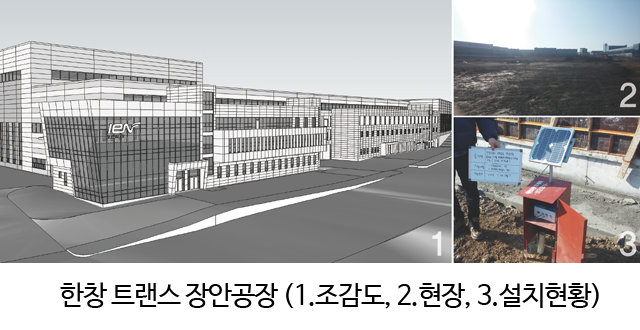

No.01 울산 온산정수장 응집침전지 신축공사 중 흙막이 가시설 무선원격안전관리 용역 No.02 서울 현대 정금마을 재건축 아파트 신축공사 중 흙막이 가시설 무선원격 안전관리 용역 No.03 부산 영상센터 구조안전모니터링 용역 No.04 서울 KIST연구동 신축공사현장 내 계측기 설치 및 관리용역 No.05 안동 호반베르디움 아파트 신축공사 중 흙막이 가시설 무선원격 안전관리용역 No.06 울산 우정혁신지구 호반베르디움 아파트 신축공사 중 흙막이 가시설 무선원격안전관리 용역 No.07 춘천 대림 NHN 지식정보캠퍼스 신축공사 중 원격계측기 설치 및 관리용역 No.08 마리나 클럽하우스 신축공사 중 흙막이 가시설 무선원격안전관리 용역 No.09 한창 트랜스 장안공장 신축공사 중 흙막이 가시설 무선원격안전관리 시스템 구축
ES(Economic Steel)빔 공법
공법개요

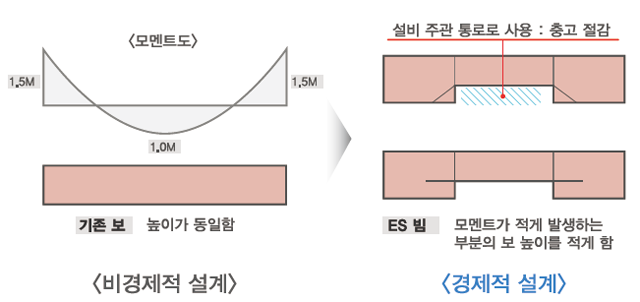

높이가 상이한 단부와 중앙부 부재를 수직 보강플리에트와 경사 보강플레이트를 사용하여 용접 접합 후, 중앙부의 힘을 자연스럽게 전달할 수 있는 공법. 보의 중앙부 부재를 줄일 수 있으므로, 물량 절감 및 공기단축, 층고가 절감되는 공법

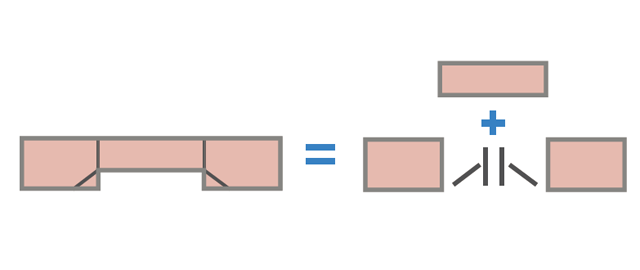

제작방법

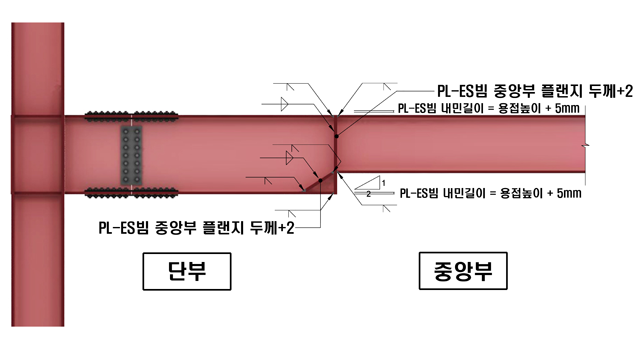

춤이 큰 보에 보강 플레이트를 용접한 후 중앙부 춤이 작은 보를 용접하여 완성
접합부 제작현황
적용사례
No.01 아셈스 감천공장 No.02 스타코 차머스 화전공장 No.03 김해 중앙교회 신축공사 No.04 창원 테크노밸리 신축공사 No.05 대구 남산동 빌딩 신축공사 No.06 양산 유산동 259-8 공장 신축공사 No.07 KTE 녹산공장 No.08 태원 미음공장 신축현장 No.09 진영 신원공장 신축현장 No.10 경북 경산4동 우진건설사옥 신축현장 No.11 이천 롯데프리미엄 아울렛 주차장 신축공사 No.12 경기도 안산시 성곡동 삼우이테크 신축공장 외 50여건 적용
CFT(콘크리트 충전강관) 기둥 내진보강공법
공법개요

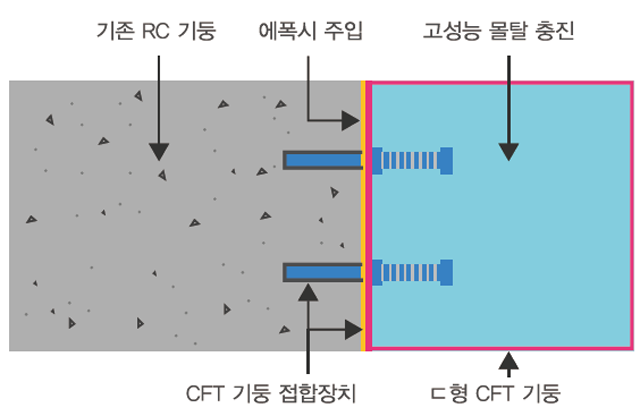

CFT(Conerte Filled teel Tube)기둥 내진보강방법은 기존의 철근콜크리트 부재표면에 CFT 접합장치를 설치하고, CFT 기둥을 접합장치에 용접하여 일체화 한 후, 고성능 몰탈(무수축몰탈)을 주입하여 기존 철근콘크리트의 내진성능을 향상시키는 공법.
구조안전성 성능평가

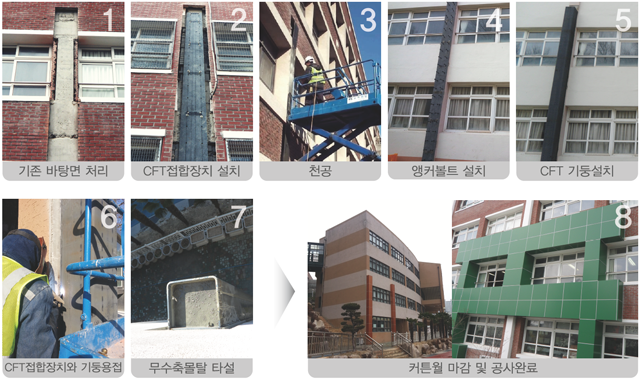

시공순서
적용사례
No.01 부산 만덕중학교 No.02 부산 화명중학교 No.03 부산 포천초등학교 No.04 포항 창포중학교 No.05 창원대학교 No.06 부산 다송중학교 No.07 부산 효림초등학교 No.08 부산대학병원(서구 아미동) No.09 부산 개금고등학교 No.10 포항 대도중학교 No.11 부산 과정초등학교 No.12 부산 온천중학교 No.13 울산 삼신초등학교 No.14 전북 무안 대불정수장 No.15 부산 남일중학교 (2016년 예정) No.16 부산 성천초등학교 (2016년 예정) No.17 부산 하남중학교 (2016년 예정)
자립식 흙막이공법(CSR Type)
공법개요

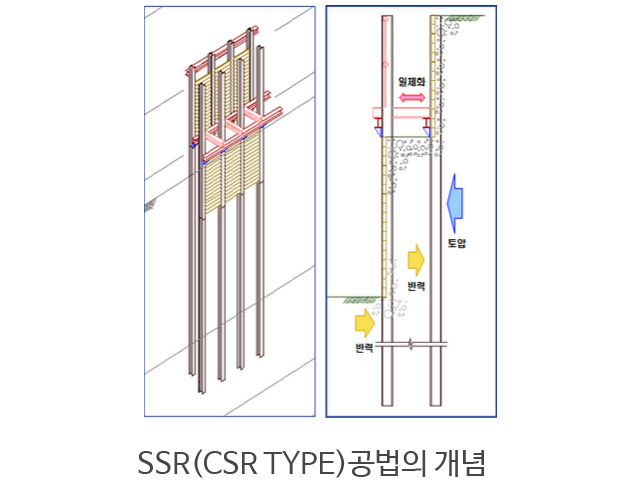

자립식 흙막이 공법은 흙막이 벽체의 역할을 하는 전열말뚝과 흙막이 벽체의 전단파괴 방지를 위해 억지말뚝으로 작용하는 후열말뚝이 조합된 자립식 흙막이 공법.

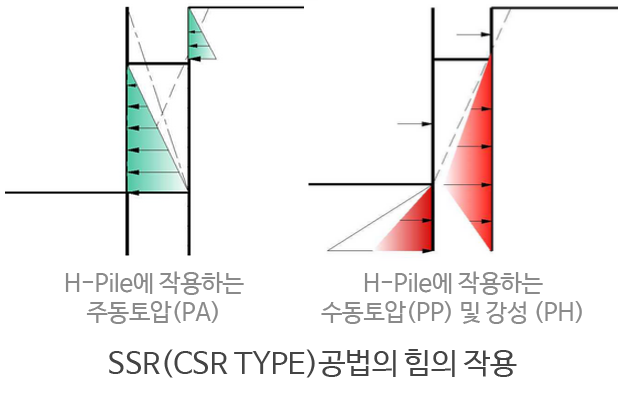

특히, 토압이 상대적으로 높은 전열과 후열 말뚝사이 상부 흙을 일정한 깊이까지 제거하고 후열말뚝 굴착면에 띠장을 설치함으로서 토압을 경감하여 굴착고를 10m까지 향상시킨 자립식 흙막이 공법

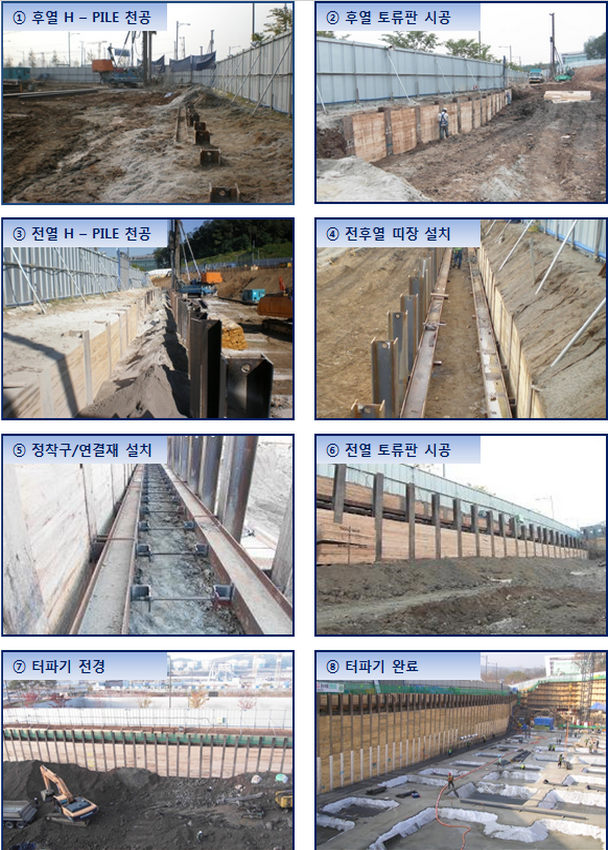

설계 및 시공순서
흙막이 공법 설계단계
1. 굴착심도 및 현장조건에 따른 적용가능성 검토
2.현장 지반 정수조사 / 각종 설계자료 산정
3. 무선원격계측에 의한 상시계측 모니터링흙막이 공법 시공순서

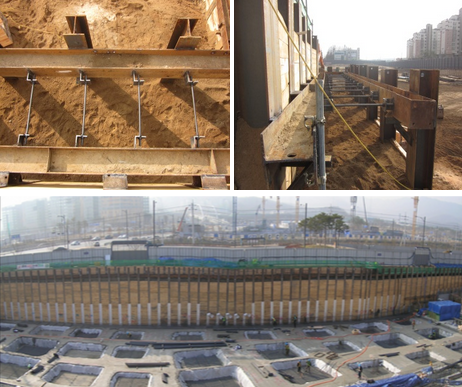

현장 적용사례
No.01 울산 진장지구 00건물 신축공사 No.02 청라지구 00아파트 신축공사 No.03 함양 00아파트 신축공사 No.04 대구 00 대형매장 신축공사 No.05 한화 판교 00신축공사 No.06 부산 기장 00 대형매장 신축공사 No.07 통영 00휴게소 신축공사 No.08 대구 00복지회관 신축공사 No.09 인천 청라 L아파트 신축공사 No.10 인천 청라 S아파트 신축공사 No.11 울산 00혁신도시 신축공사 No.12 안동 00지구 A3블럭 00아파트 신축공사 No.13 춘천 000신축공사 No.12 경기도 안산시 성곡동 삼우이테크 신축공장
